LED透镜贴片设备工艺与操作介绍

编辑:成佳电缆 浏览:131 发布日期:2019-07-04【

  目前随着Lens透镜led市场的持续火爆,市场对于LED透镜专用贴片机需求旺盛,下面简单介绍目前市场上在使用的LED透镜贴片机及相关贴装工艺。

  目前市场上出现的透镜专用贴片机或LED透镜贴片机的工作原理和普通的SMT表面贴装设备一样,都是通过吸嘴从透镜料单中取料后进行贴装。唯一不同之处在于喂料系统的差异,由于透镜的规格品种繁多,尺寸也比较特殊,一般都是用独立的非标振动盘作为喂料系统,也有将透镜编带至普通料带作为飞达供料的。

  透镜LED产品主要应用在TV背光,工程照明,家具照明,广告照明等几类场景,且透镜光源使用标准有高有低。

  1.  目前市面上的LED透镜贴片机分为两大类,既改装进口贴片机,原装国产透镜贴片机;通过对进口贴片机改装,一般是需要定制配套振动盘供料装置。

  2. 在众多国产贴片机中,设备选择可谓广泛,既有泛用型贴片机,也有专用型贴片机:

  • 以八头led贴片机为我公司产品代表,简单阐述下典型的国产透镜贴片机使用功能与工艺

  • 因透镜来料原因,生产配套用的透镜喂料器可选择3通道,4通道以及6通道振动盘喂料器,PCB传送板结构为离线平台;
    八头led贴片机

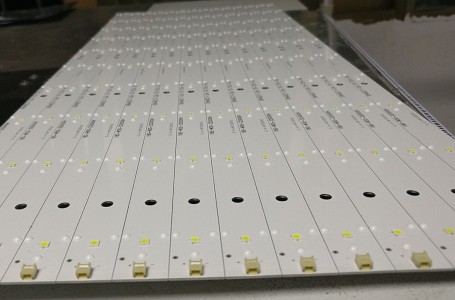

  • 贴装前,准备一片透镜立柱位置完成了滴胶工艺的线路板放置于离线平台上;
    15a

  • 首先,头部相机采用红光获取线路板头尾MARK坐标点;5a

  • 其次,头部相机采用紫光获取线路板每一颗灯珠坐标点;3a

  • 再次,头部吸嘴到振动盘设定好取料坐标位置取走透镜,并有序贴装在灯珠坐标位置;

  • 然后,离线平台自右向左逐段移动,待每颗灯珠坐标位全部覆盖满透镜后,完成贴装;12a

  • 最后,从离线平台中取下已贴装好透镜的线路板,并放置于物料架中待过回流焊接。8a

  • 最终,产成品需完成通光检测,目测光斑暗区,排除透镜移位,返修多胶漏胶等不良;14a
